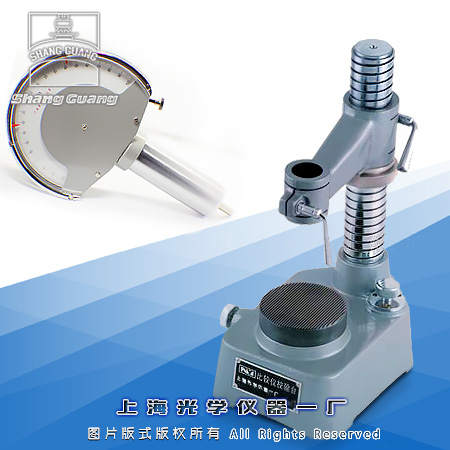

JSN-1A機械式比較儀

一、產品簡介

JSN-1A機械比較儀適用于測量工件的幾何尺寸和形位偏差，特別是檢定工件的跳動量，并可用比較法測量長度。比較儀儀校驗臺是機械比較儀用的校驗臺架，與量塊配合使用可測定比較儀的示值變動性等性能指標。

二、技術規格

1. 分度值:0.002mm

2. 示值范圍:±0.20mm

3. 示值誤差:在±30分度內≤±0.001

            在±30分度外≤±0.002

4. 示值變動性:≤0.3分度

5. 測力:≤2N

6. 夾持直徑:?28h7

7. 比較校驗臺

8. 工作臺直徑:80mm

   ①工作臺直徑:80mm
   ②工作臺有效行程: 4mm
   ③微調變化量:0.25mm/轉
   ④夾持直徑:28mm


9.  較大外形尺寸:242×147×336mm
